Назначение: Компрессоры предназначены для наполнения сжатым воздухом баллонов для пуска дизельных двигателей. Компрессоры могут быть использованы в любой отрасли народного хозяйства, где требуется сжатый воздух аналогичных параметров.
| КВД-Г | Керамические заводы в технологических линиях производства плитки, санфаянса, посуды |
| КВД-М (имеет Сертификат Морского Регистр) | - |
| 1ВТ 0,5-0,2/64(32) |
| Наименование, марка | Производитель- ность, приведенная к условиям всасывания, м3/мин | Давление абс., кГс/см2 | Охлажде- ние воздуха (газа) | Мощность электро-двигателя, кВт | Скорость электро-двигателя, об/мин | Примеча- ние | |
|---|---|---|---|---|---|---|---|
| всасыва- ния | нагнета- ния | ||||||
| КВД-Г | 0.166 | Атм | 61 | Водяное | 4.0 | 1500 | - |
| КВД-М | 0.166 | Атм | 61 | Водяное | 4.5 | 1500 | эл. двигатель со степенью защиты JP54 |
| 1ВТ 0,5-0,2/64(32)* | 0.17 | Атм | 64(32) | Водяное | 4.0 | 1000 | |
*Компрессор по требованию потребителя может быть автоматизирован и комплектоваться унифицированной системой управления (УСУ). УСУ обеспечивает автоматическую защиту и регулирование. Масса электронного пульта управления – 5кг, габаритные размеры 300х200х150 мм.

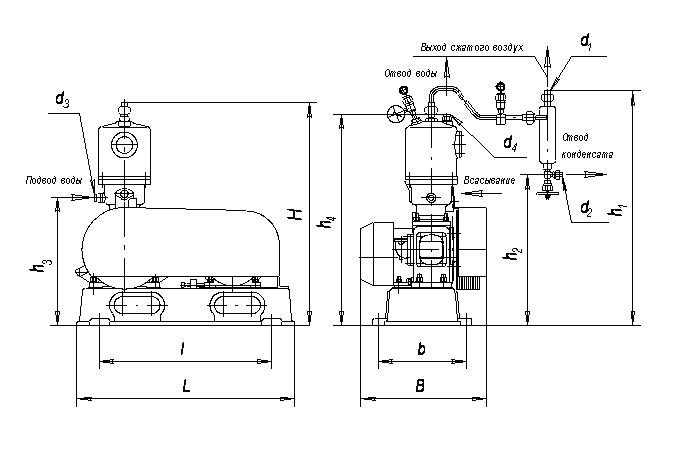

| Наименование компрессора | Габаритные, установочные и присоединительные размеры, мм | Масса, кг | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | l | H | h1 | h2 | h3 | h4 | B | b | d1 | d2 | d3 | d4 | ||
| КВД-Г | 770 | 600 | 780 | - | - | 449 | 740 | 430 | 305 | ∅13 | ∅9.5 | G3/8 | G3/8 | 135 |
| КВД-М | 370 | 216 | 720 | - | - | 311 | 605 | 340 | 84 | ∅13 | ∅9.5 | G3/8; | G3/8 | 125 |
| 1ВТ0,5-0,2/64(32) | 780 | 535 | 760 | 480 | 175 | 95 | 670 | 490 | 360 | ∅14 | ∅14 | ∅14 | G3/8 | 152 |
